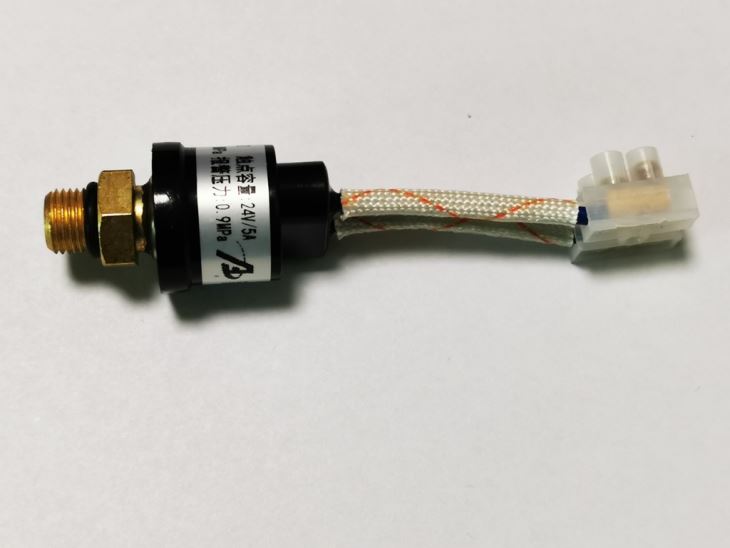

信号反馈器AF-BQ02

安装使用说明书

信号反馈器AF-BQ02是使用于贮压式干粉灭火装置上，解决灭火装置压力泄露无预警及启动喷放后无工作反馈的问题而设计的。该器件结构简单、使用可靠、安装简便。

一、    技术指标：

1、 报警压力：≤ 0.9 MPa

2、 恢复压力：≥1.0 MPa

3、 输出形式：干接点

4、 触点容量：24V/5A

5、 外形尺寸：Ф23（max）*65mm

6、 引线长度：5±1 cm

7、 连接螺纹：M8*1

8、 保质期：4年

二、    安装方法：

1、 将信号反馈器装入贮压式灭火装置的DN32喷头上。

2、 测量接线端在灭火装置未充压时为接通状态，正常充压后为断开状态。

3、 测量无误后，将接线端子的输入端接入控制器中。

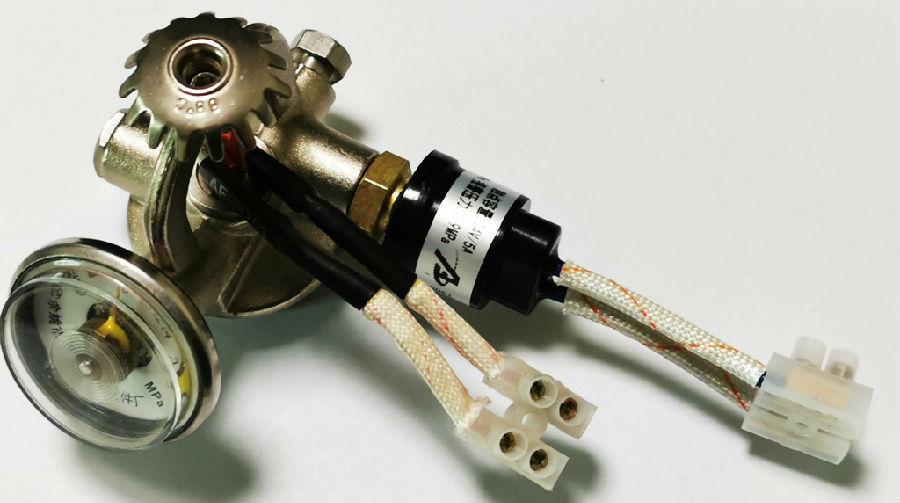

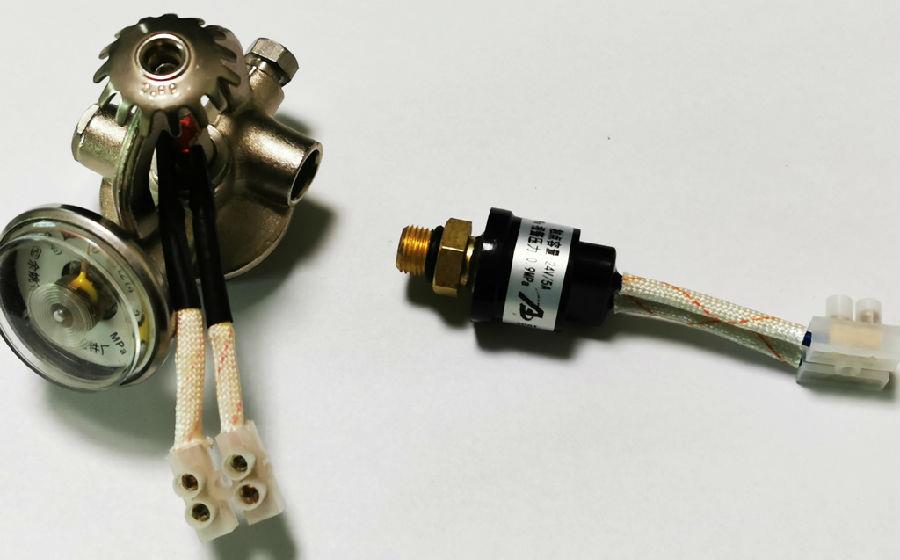

三、安装图
