玻璃球电启动器AF-BQ03

安装使用说明书

玻璃球电启动器AF-BQ03是专门为带有感温玻璃球的灭火装置而设计的,通过控制器发出启动信号即可启动带有感温玻璃球的灭火装置.该器件解决了感温玻璃球感温速度慢、不敏感、不能联动控制、与火灾源有一定距离不能启动等缺点.在火灾发生时,控制器可通过烟感、温感等探测器件监测到的火灾信号来快速启动区域内的多个灭火装置.该器件启动速度快、使用安全、可靠、体积小、安装简便.

一、技术指标：

1、  启动电压：≤ 24 V DC

2、  启动电流电流：≤1A

3、  启动时间：≤ 8 s

4、  引线长度：5±1 cm

5、  保质期：4年

二、安装方法：

1、  将启动器的2根导线小心分开,套装于玻璃球上.

2、  用配套的尼龙扎带（3*60）在靠近玻璃球的地方,扎紧导线,将启动器固定于玻璃球中部.

3、  再用一根尼龙扎带在距离玻璃球50px的位置,扎紧启动器引线.

4、  测量启动器的2根导线间的电阻值,应在23±1Ω.

5、  将起动器的2根引线接入接线端子的输出端.

6、  将接线端子的输入端接入控制器中.

三、注意事项：

1、  安装时不能生拉硬拽,注意保护启动器,套入玻璃球时,应小心顺滑装入.

2、  检查启动器外观完好,测量电阻值符合规定后,才能接入控制器.

3、  区域内有多台装置时,应分时启动,减小电源负荷；电源容量足够时,接线应采用并联接法.

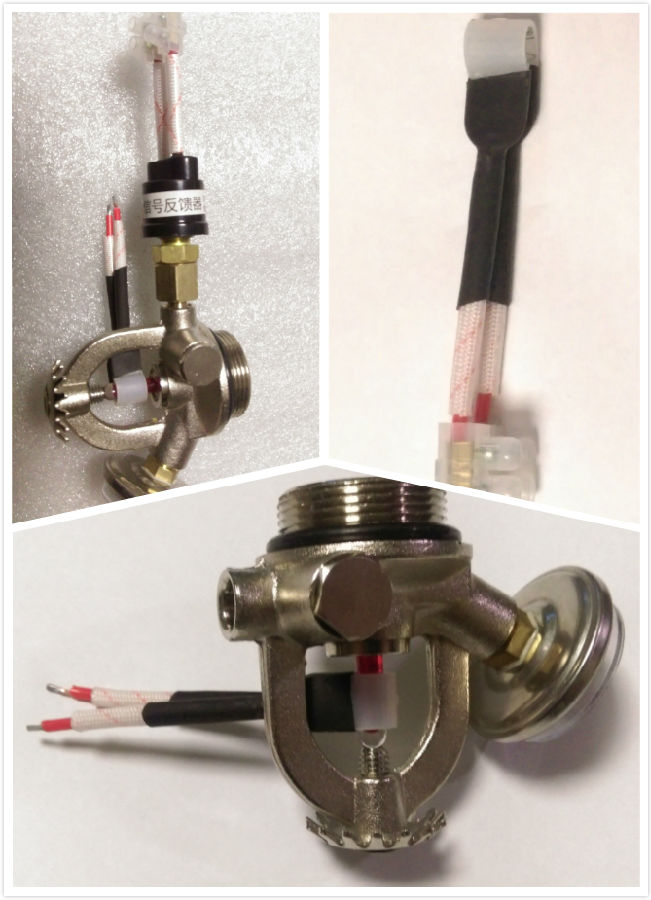

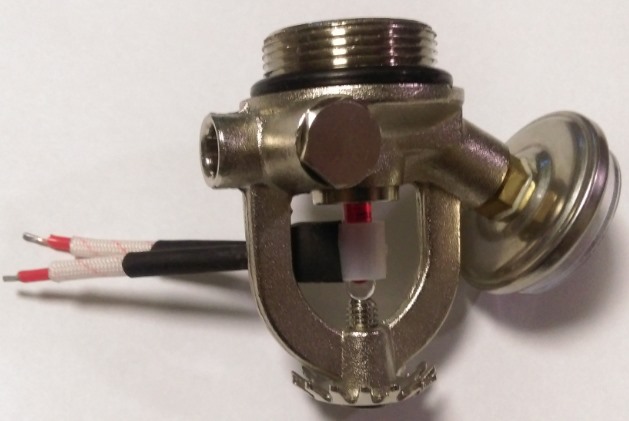

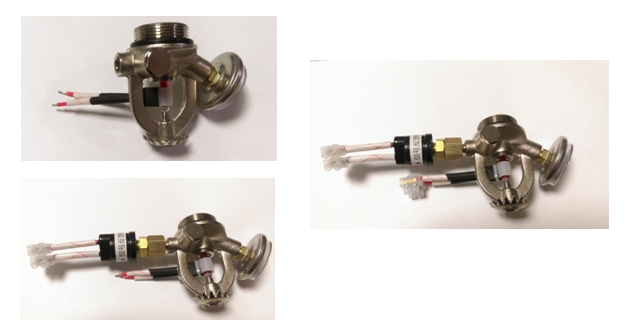

四、安装图
