车用消防灭火启动控制器

使用说明

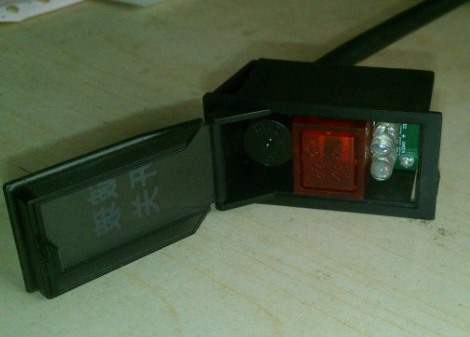

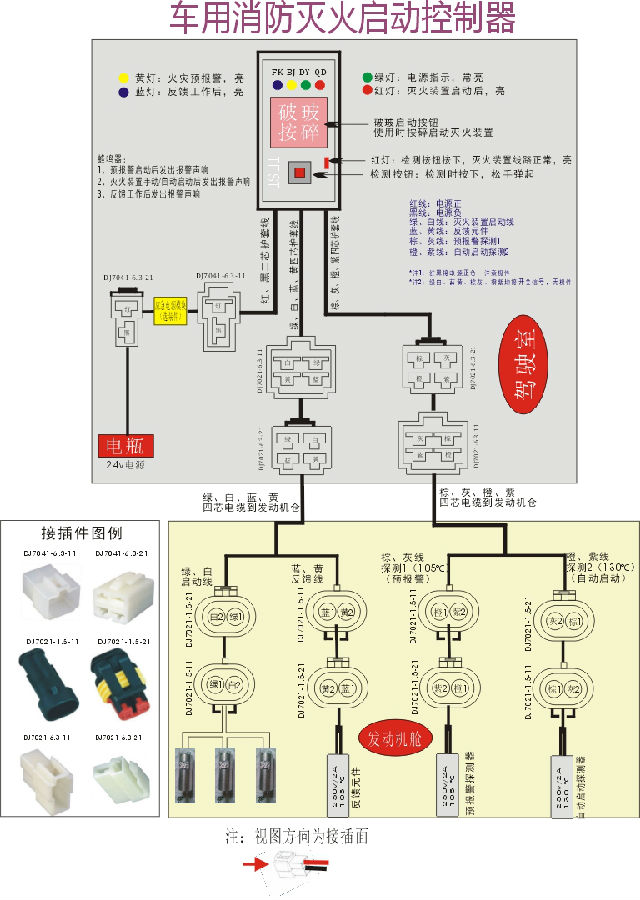

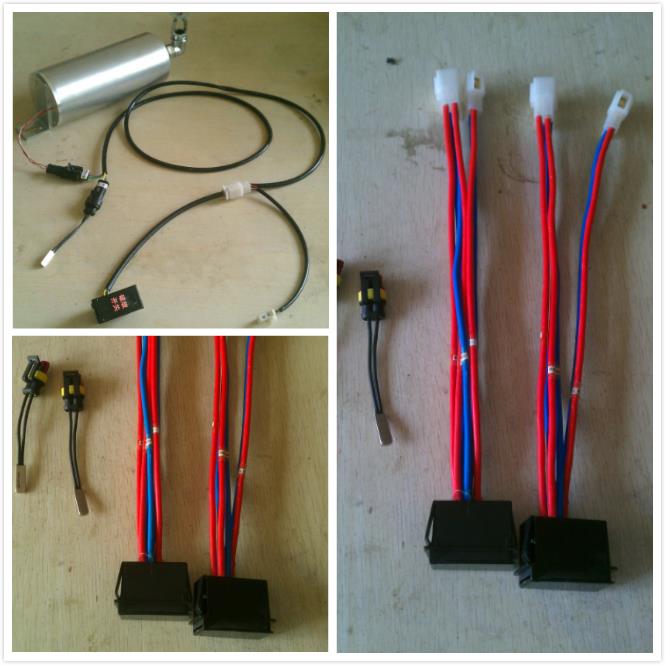

车用消防灭火控制器专为车辆使用灭火装置实现预报警、自动及手动启动、反馈报警等功能而专门开发,满足GA602-2013《干粉灭火装置》及GB7258-2012《机动车运行安全技术条件》相关要求.该控制器主要由驾驶室安装的破玻灭火控制器、连接线缆及探测器、反馈器等组成.

一、基本参数：

外形尺寸：50*26*34 mm（长*宽*高）

安装开孔尺寸：44*22 mm （长*宽）

工作电压：DC24V

工作电流：≧1A

待机功率：﹤0.5W

预报警探测器探测温度：105℃,常开开关信号.

自动启动探测器探测温度：130℃,常开开关信号.

反馈器动作温度：105℃,常开开关信号.

二、      功能

1、通电绿色led指示电源接通.

2、发动机舱温度异常,黄色指示灯灯点亮,同时报警器声响报警,实现预报警功能.

3、发动机舱温度继续升高,自动启动灭火装置灭火,红色led指示灯点亮,报警器声响报警.

4、灭火装置启动后,接收反馈信号,蓝色led指示灯点亮,报警器声响报警.

5、具有手动优先功能,无论处于上述那个阶段,手动按下破玻按钮,灭火装置立即启动.

6、具有灭火装置电路完整性检测功能,按下"TEST"按钮,灭火装置连接正常,相应的红色led亮,否则,红色led不亮.（建议每月检查一次）

7、外接应急电源模块可实现在车载蓄电池电源断开后,该控制器可保持正常功能,启动灭火装置.

8、启动电路带有短路保护装置.
