AF-10A/B/C/D分时启动控制器

安装使用说明

分时启动控制器可单独使用或接入消防报警控制器作为带有电启动元件的灭火装置的启动控制器件。该控制器件可延时控制单台或多台灭火装置启动灭火。当使用于多台灭火装置时，采用串联延时方式连接，多台灭火装置依次启动实施灭火。

单独作为控制器使用时，可通过烟温探测装置（烟感/温感等烟温探测器件）自动启动灭火，或者手动操作控制灭火装置启动实现灭火；烟温探测器探测到火灾信号后，该控制器件即可发出报警信号，延时0~30s（可调）后启动和其相连的灭火装置，同时输出“联动输出”信号，用于启动下一台灭火装置；报警阶段，经值班人员确认火灾发生，防护区人员已经撤离后，可即时手动启动灭火。

该控制器件作为延时启动的级联控制时，采用2线制的级联方法，只需将上一台控制器的“联动输出”接入该台的“联动输入”即可，该台灭火装置即可在上一台灭火装置启动后0.5s启动。

该器件使用24vDC直流电源供电，控制灭火装置启动后，面板上的红色启动信号灯亮，同时， “报警”端口输出24v/1A的直流电压信号，可直接驱动报警器（A/D型），或输出1A的开关信号（C型）。

该控制器件结构小巧、静守状态点火元件处于短接状态，防干扰、无误动，延时时间可调，只用2根带插接端子的导线就可实现无限级联，安装方便，使用可靠。

一、 AF-10A启动控制器接线端说明

   1、2端  烟温探测    连接烟温探测器（如温雾探测器、温度探测器、烟温复合探测器等）。

要求：探测器为输出常开量的开关信号。

        3、4端  电源    24vDC/2A电源。3端接“正”，4端接“地”。

   5、6端  反馈    报警输出端。启动控制器在发出启动信号后，该端子组输出24v/1A的报警信号，直接驱动小功率报警器，或驱动继电器输出大功率报警信号。

5端接“正”，6端接“地”。

   7、8端  联动输出  联动输出端。7端为正，8端接地。

  9、10端 启动装置  连接灭火装置启动点火端。

   11、12端 手动      连接手动紧急启动按钮，开关信号。

二、 AF-10B启动控制器接线端说明

   1、2端  启动装置   连接灭火装置启动点火端。

                              3、4端  联动输出   联动输出端。3端接“正”，4端接“地”。

   5、6端  联动输入   联动输入端。5端接“正”，6端接“地”。

三、 AF-10C启动控制器接线端说明

1、2端  联动输入   联动输入端。1端接“正”，2端接“地”。

3、4端  反馈       报警输出端。输出24v/1A开关信号；

                                     5、6端  联动输出   联动输出端。5端接“正”，6端接“地”。

                                           7、8端  启动装置   连接灭火装置启动点火端。

四、 AF-10D启动控制器接线端说明

   1、2端  联动输入   联动输入端。1端接“正”，2端接“地”。

   3、4端  反馈       报警输出端。输出24v/1A电压信号。

                                        5、6端  联动输出   联动输出端。5端接“正”，6端接“地”。

                                              7、8端  启动装置   连接灭火装置启动点火端。

    五、主要技术参数

    1、环境温度：-10℃～50℃

  2、环境湿度：≤95%

  3、工作电压：24VDC

    4、工作电流≤20mA

    5、启动电压：24VDC

                      6、启动电流≥1A

           7、启动间隔时间：0.5s

                      8、外形尺寸：115×72×33mm

                      9、重量：≤100g

六、使用说明：

1、安装

用2个M3膨胀螺钉将该器件固定在灭火装置旁的适当位置，孔距97mm。

2、.接线

l  说明，除“启动装置”端暂不连接外，连接其余各端子引线。注意：正负极的方向

（1）、AF-10A用做报警主机使用时，连接全部端口。

（2）、AF-10B/C/D的“联动输入”端接入火灾报警控制器的控制输出端。

要求：火灾报警控制器的输出为24v，输出电流不小于2A。

                        （3）、AF-10A/B/C/D的“联动输出”接下一台AF-10B/C/D的“联动输入”端。

                        （4）、全部连接完成后，检查正确。

        3、系统联调

（1）、AF-10A用做报警主机使用时，

1^。 接通24v电源。

2^。 烟温探测端接入一个开关，按下该开关，AF-10A面板上的报警指示绿灯即时点亮，同时输出24v/1A电压信号，用于驱动声光报警器。延时30s（可调）后，面板上的启动指示红灯点亮，其后级联的每一个控制器依次延时0.5s点亮面板上的红色指示灯；在报警过程中，输出启动信号前，随时按下手动启动按钮，面板上的启动指示灯点亮，其后级联的每一个控制器依次延时0.5s点亮面板上的红色指示灯；

3^。按下手动启动按钮，面板上的启动指示红灯点亮，同时报警器指示绿灯即时点亮，其后级联的每一个控制器依次延时0.5s点亮面板上的红色指示灯；

4^。去掉探测端接入的开关，接入烟温探测器。

（2）、AF-10A/B/C/D用做延时控制器接入火灾报警控制器使用时，

1^。 AF-10A/B/C/D的“联动输入”端接入火灾报警控制器的控制输出端。

2^。 接通火灾报警器的24v电源。

3^。 控制火灾报警控制器，使之控制输出，和其相连的AF-10A/C/D即时输出报警信号，同时面板上的指示灯点亮；AF-10A/B/C/D延时0.5s后，面板上的红色启动指示灯点亮，其后级联的每一个控制器依次延时0.5s点亮面板上的红色指示灯。

  （3）、关闭24v消防电源。

  （4）、将灭火装置上的启动装置元件，接入控制器上的“启动装置”端。检查完好。

（5）、接入火灾报警器或24v消防电源，系统开始工作。

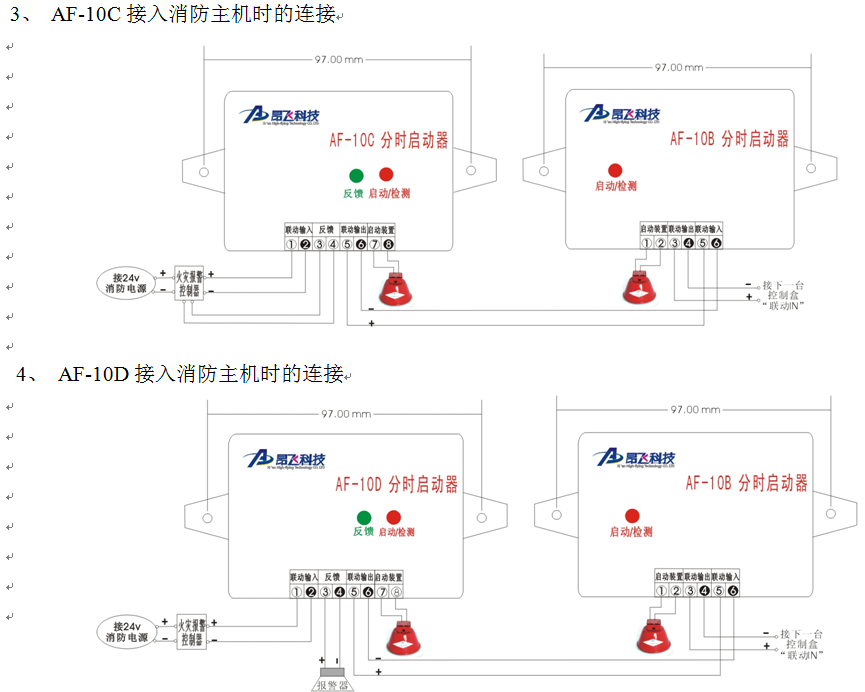

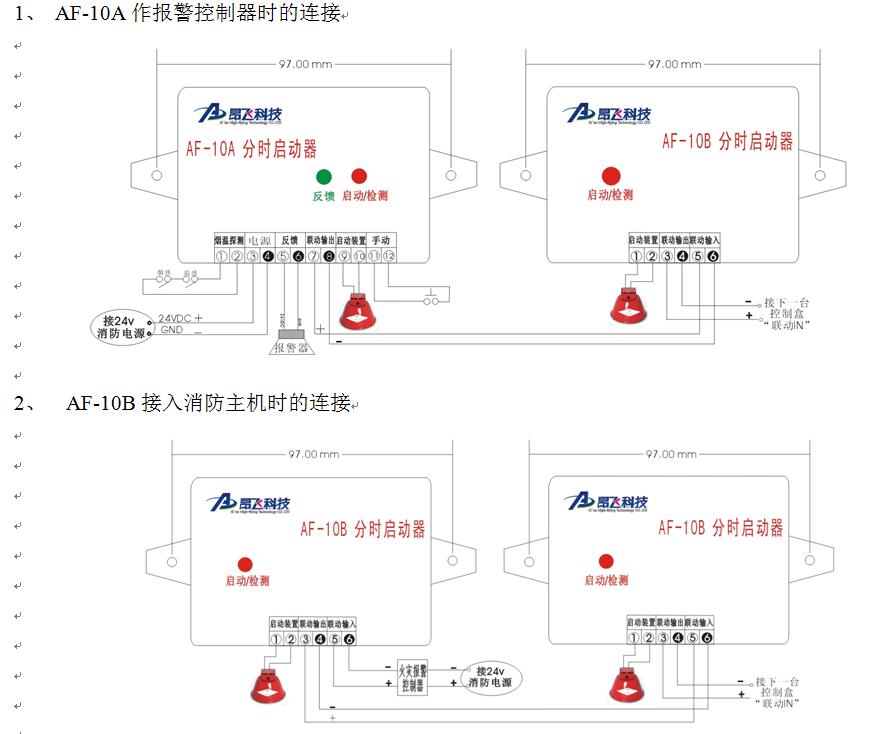

七、接线图：

AF-10启动控制器

安装使用说明

AF-10启动控制器应用于单防区自动灭火控制，通过烟温探测装置（烟感/温感/热敏电缆等烟温探测器件）自动启动灭火，或者手动操作控制灭火装置启动实现灭火。当烟温探测器探测到火灾信号后，控制器即可发出报警信号，延时30s后启动和其相连的灭火装置，同时输出二线串联“联动输出”信号，用于启动下一台灭火装置，实现启动多台装置；报警阶段，经值班人员确认火灾发生，防护区人员已经撤离后，可即时手动启动灭火。

该控制器使用24vDC直流电源供电，自动探测启动或手动启动后，面板上的绿色指示灯点亮，同时，“报警”端口输出24v/1A的直流电压信号，可直接驱动报警器；控制灭火装置启动后，面板上的红色启动信号灯点亮。

该控制器件结构小巧、静守状态点火元件处于短接状态，抗干扰、无误动，延时时间可调，只用2根带插接端子的导线就可实现无限级联，安装方便，使用可靠。

一、 AF-10启动控制器接线端说明

  1、2端  烟温探测    连接烟温探测器（如烟雾探测器、温度探测器、感温电缆等）。

要求：探测器为输出常开量的开关信号。

  3、4端  电源    24vDC/2A电源。3端接“正”，4端接“地”。

  5、6端  反馈    报警输出端。自动探测或手动启动后，该端子组输出24v/1A的报警信号，直接驱动小功率声光报警器，或驱动继电器输出大功率报警信号。

5端接“正”，6端接“地”。

  7、8端  联动输出  联动输出端。7端为正，8端接地。

9、10端 启动装置  连接灭火装置启动点火端。

  11、12端 手动      连接手动紧急启动按钮，开关信号。

二、主要技术参数

1、环境温度：-20℃～50℃    2、环境湿度：≤95%           3、工作电压：24VDC

4、工作电流≤20mA          5、启动电压：24VDC          6、启动电流≥1A

7、报警延时时间：30s        8、外形尺寸：115×72×33mm    9、重量：100g

三、使用说明：

1、安装：

用2个M3膨胀螺钉将该控制器固定在适当位置，孔距97mm。

2、.接线

（1）、“烟温探测”端接入模拟开关；“电源”端接24v消防电源；“反馈”端接声光报警器；“联动输出”端空 ；“启动装置”端暂不连接， “手动”端接手动紧急启动按钮。

注意：正负极的方向

（2）、全部连接完成后，检查确认连接线连接正确。

3、系统调试

（1）、接通24v电源。

（2）、按下烟温探测端接入的模拟开关，AF-10面板上的报警指示绿灯即时点亮，同时输出24v/1A电压信号，声光报警器闪亮。延时30s后，面板上的启动指示红灯点亮。在报警过程中（30秒内），输出启动信号前，随时按下手动启动按钮，面板上的启动指示灯点亮。

（3）、按下手动启动按钮，面板上的启动指示红灯点亮，同时报警器指示绿灯即时点亮，

（4）、断开24v电源，去掉探测端接入的模拟开关，接入烟温探测器；将灭火装置上的装置启动元件，接入控制器上的“启动装置”端。检查完好。

（5）、接入火灾报警器或24v消防电源，系统开始工作。

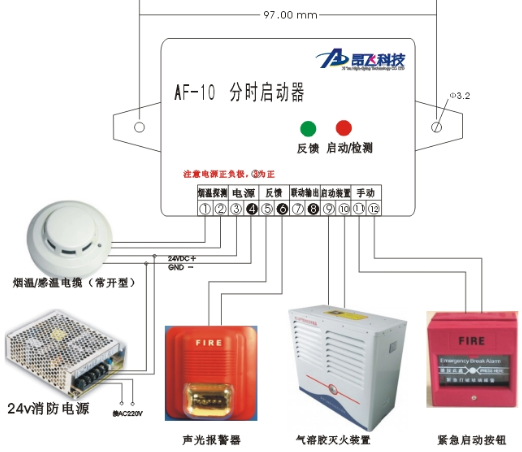

四、接线图：
