1．结构

ZWW罐外式烟雾自动灭火装置主要由发烟器、导烟管、喷头、感温启动装置等组成，灭火剂填装在发烟器中。

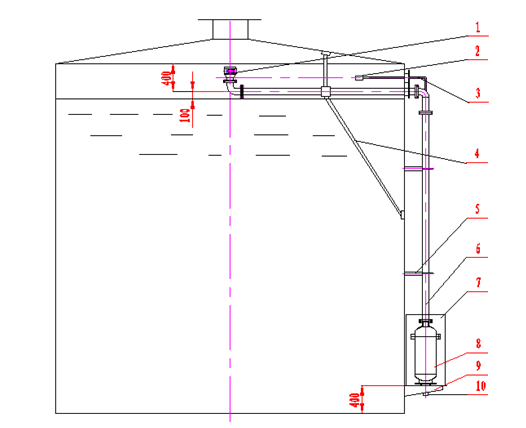

1－喷头   2－感温启动器   3－引线套管   4－支撑杆   5－支架

 6－导烟管   7－保护箱   8－发烟器   9－平台   10－高度调节装置

 2．灭火原理

    当储罐内油品着火后，罐内温度急剧上升，感温探头的易熔合金壳体熔化，火焰点燃壳体内的消防引线，消防引线引燃发烟器内的灭火剂，产生大量含有氮气、二氧化碳及金属氧化物的烟雾气溶胶气体，以较高速度和一定压力喷射至储罐内，切割和覆盖火焰，降低燃烧区的氧含量和可燃蒸气的浓度，同时对燃烧的链式反应起抑制作用，使火焰熄灭。

3．特点

ZWW烟雾自动灭火装置结构简单、安装维护方便、不用水、不用电、工程造价低；性能可靠、灭火迅速，对于缺乏水源的罐区具有先天的优越性；相比其它灭火系统，火情探测更准确，启动灭火更快，效率更高。

三、灭火装置规格和技术参数
