安装使用说明书

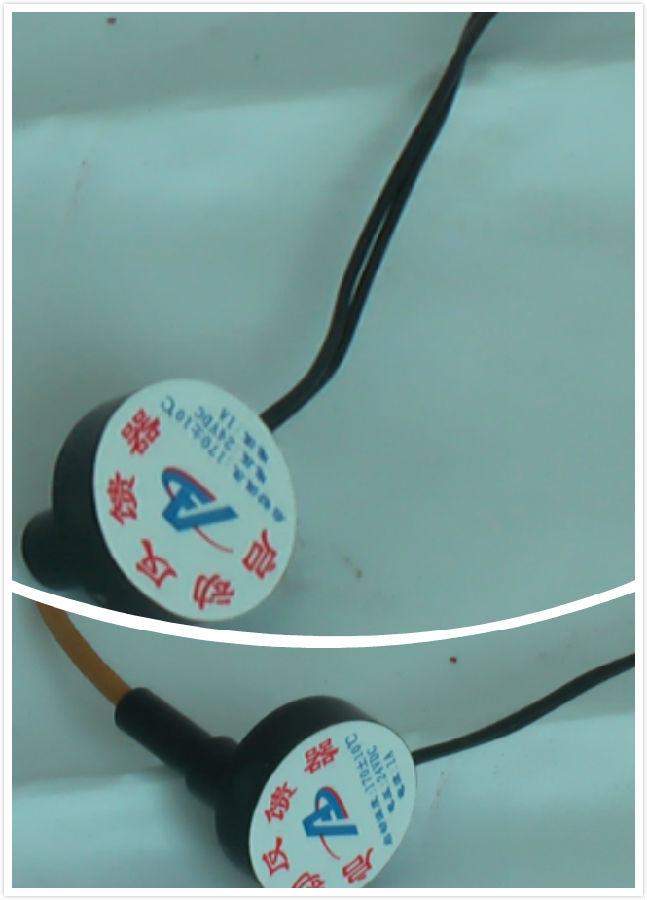

专利产品—消防灭火装置反馈器，可以迅速判断灭火装置在火灾发生时是否及时工作实现灭火。该反馈器件可以实时将灭火装置的工作状态反馈到控制器，具有反应无延时，安全，体积小巧，安装简便等优点。

该器件也可当火灾信号探测器使用。做探测启动器使用时，输出连接控制器的探测端子。

一、技术指标

1、外形尺寸：Ф20*6.5mm

2、热敏线长度：5 CM

3、工作温度：170±10℃

4、输出信号：开关信号（常开），触点容量24VDC /1 A

5、反应时间：≤0.1s

6、引线长度：25±5 mm

7、环境温度：-10~55℃，相对湿度：≤80%

8、保质期：3年

二、安装

1、将反馈器上自带的热敏线与灭火装置引出的热敏线连接，连接方式采用搭接的方式，搭接长度尽量使反馈器自带的热敏线和装置上的热敏线全部结合，用细棉线将结合部的热敏线捆绑在一起，然后用防水胶带缠绕。

2、将反馈器的主体固定于墙体或与装置上的热敏线固定。

3、将反馈器的2根输出导线接入火灾报警控制器的反馈输入端。注意：输出导线和热敏线不得紧贴布置。

三、注意事项

1、安装施工时轻拿轻放。

2、输出导线和热敏线不得紧贴布置。

3、注意保护热敏线，不得弯折热敏线。

四、器件及配件明细

    1、反馈器  1套            2、安装使用说明书    1本

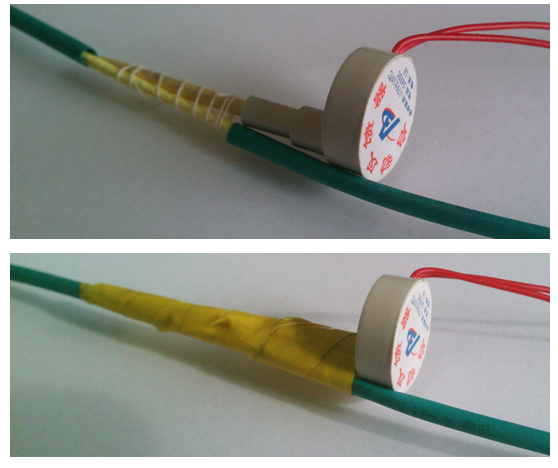

五、安装图
