五、简明系统设计及灭火装置选型

1．系统设计

系统设计要依据装置的型号、储罐的结构和容积、储存产品种类提出设计方案,选择适用的烟雾自动灭火装置.

灭火剂设计用量公式为：

m＝A×r(1+k)

式中：m —烟雾灭火剂设计用量（kg）；

      A —储罐横截面积（m²）；

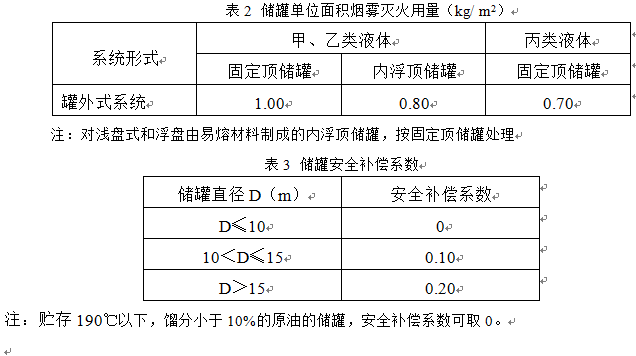

r —储罐单位面积烟雾灭火用量（kg/ m²）,其取值不应小于表2的规定；

k —储罐安全补偿系数,其取值应符合表3的规定.

2．ZWW灭火装置选型

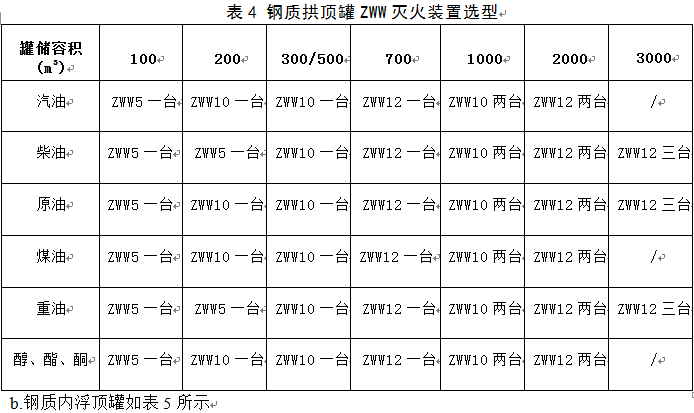

a.钢质拱顶罐如表4所示

c.实际应用中可根据具体情况由我公司与消防工程公司共同设计选型.

六、注意事项

    1．烟雾灭火剂易吸潮,应密封保存.填装药剂应在气候干燥时进行.

    2．烟雾灭火剂在运输,保管和安装过程中应远离火源,注意安全.

    3．直径大于12m的储罐根据不同油品和不同罐容量,可采取多台成组应用的办法设计选用.

    4．安装应在专业技术人员指导下进行,以保证安装质量.

    5．在应用过程中,油罐液面不能淹没喷头和探头.

    6．发烟器启动使用一次后,重新安装前应进行水压强度试验.

7．烟雾灭火剂每四年更换一次,具体事项可与经销商联系或直接与我公司协商.

8. 本装置不得进行冷冻实验.

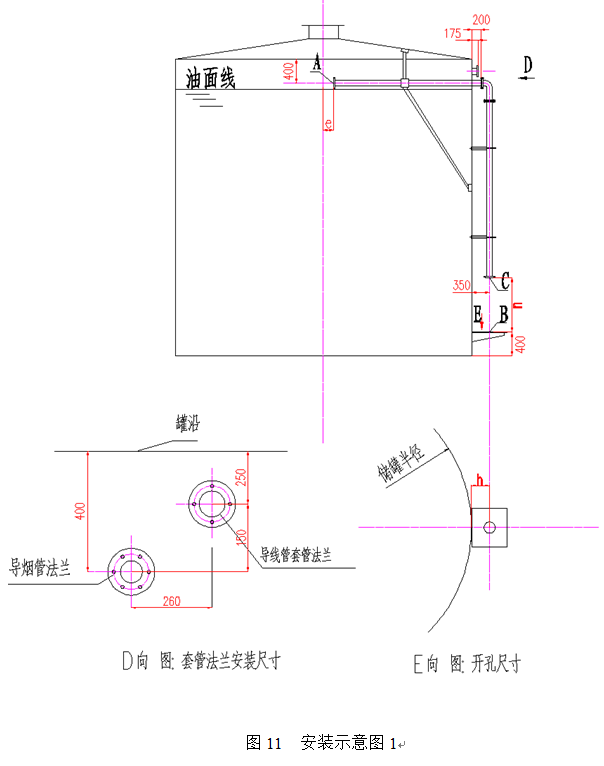

七、安装示意图

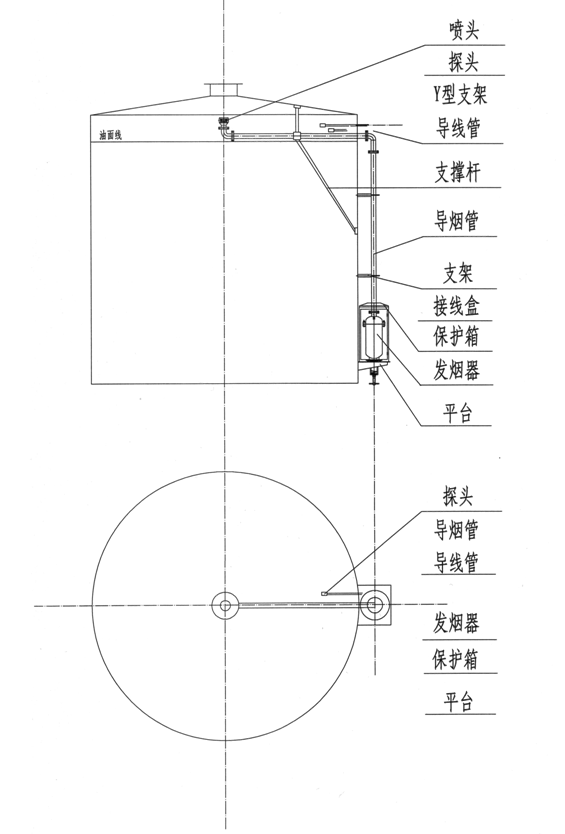

图12 安装示意图2

图13 安装示意图3
